CRÉATION 3 PASSERELLES ACCES VILLAGE DE SOFIA ZAC CLAUSONNES / VALBONNE(06)

MAITRE D'OUVRAGE / CLIENT :

MAIRIE VALBONNE

EQUIPE REALISATION :

MANDATAIRE - NGE GENIE CIVIL

CO-TRAITANT - GUINTOLI

CO-TRAITANT - EHTP

CO-TRAITANT - AMTP

CO-TRAITANT - LA NELLE SIROLAISE

‍

EQUIPE MAITRISE D'ŒUVRE :

MANDATAIRE - TPF INGENIERIE

M. PONCET / B. d’Étude Vrd

Co-TRAITANT - SIAM

M. ALBERT / B. d’Étude Structure

Co-TRAITANT - FLEURIDAS

M. FLEURIDAS / Paysagiste

Co-TRAITANT - XD ARCHITECTURE

M.DELAFONT / Architecte Ouvrage d'Art

Description :

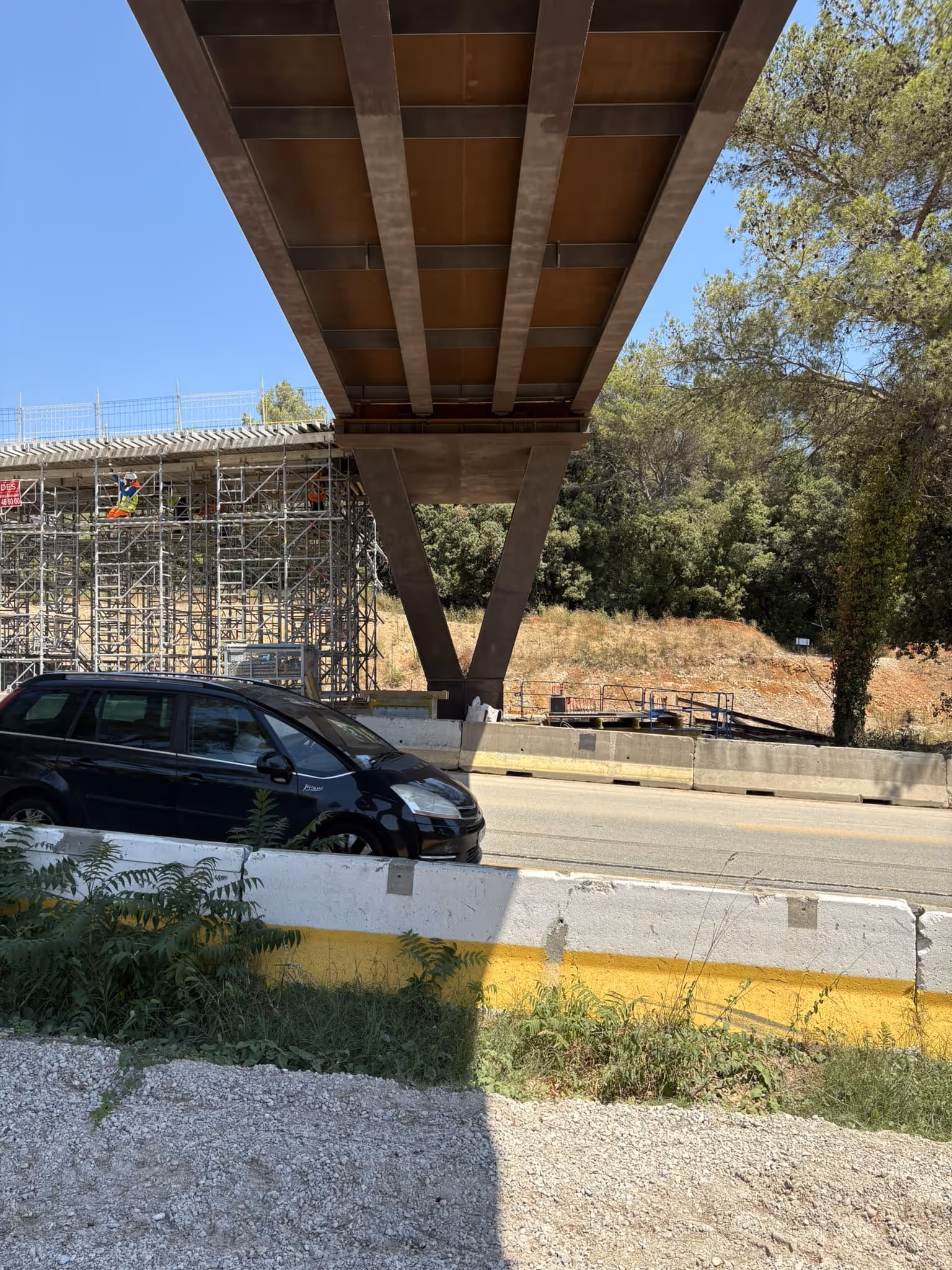

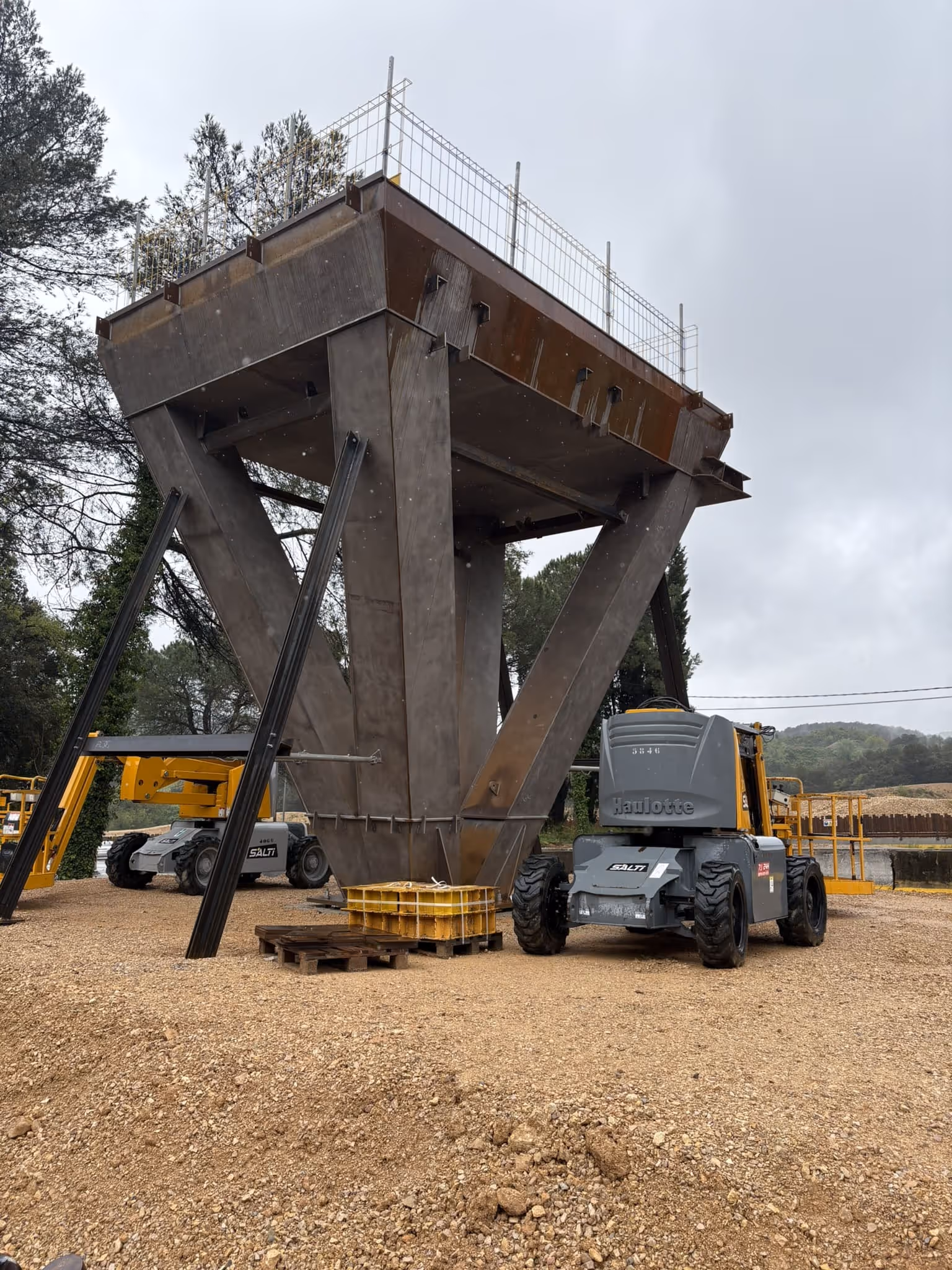

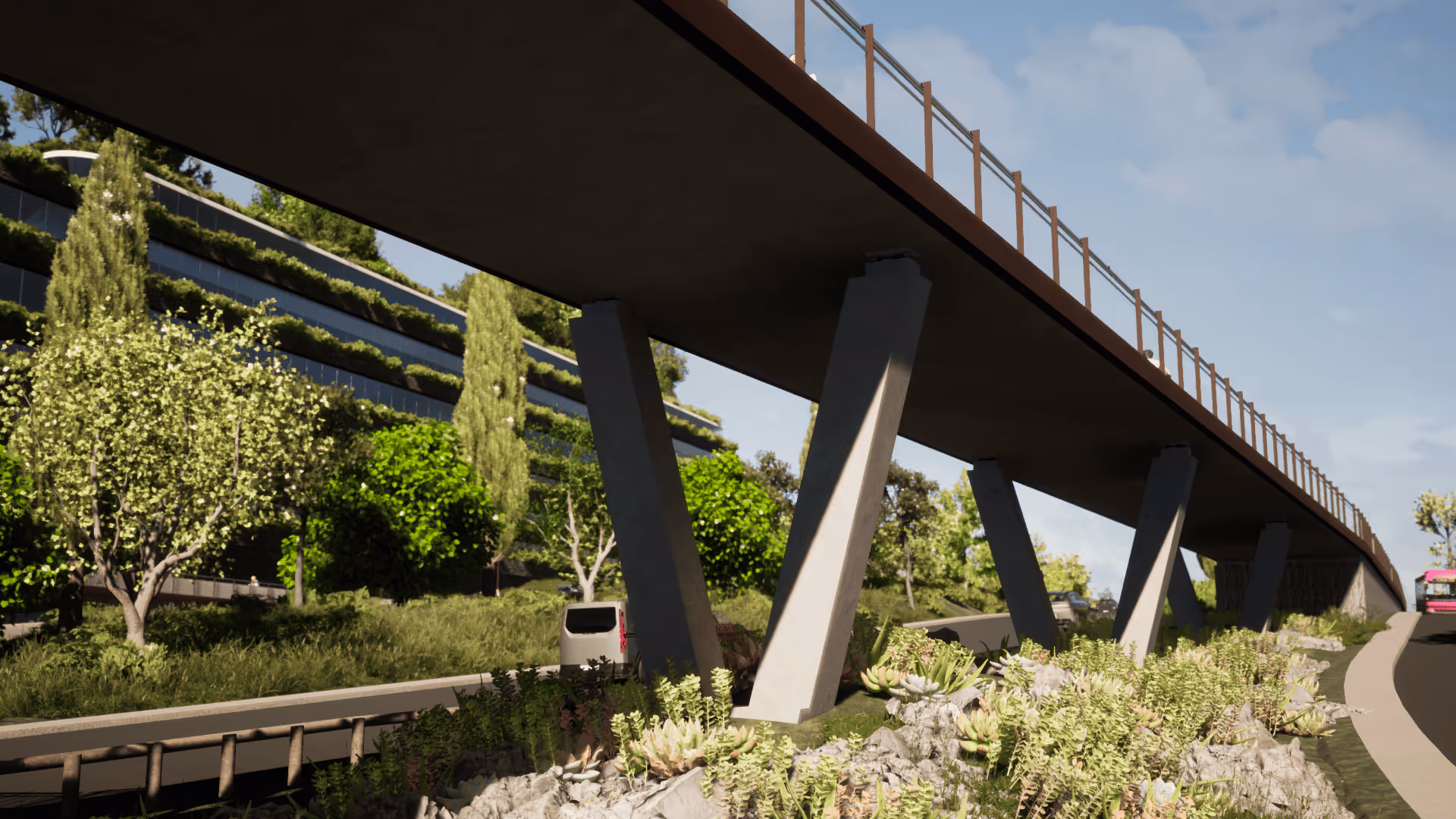

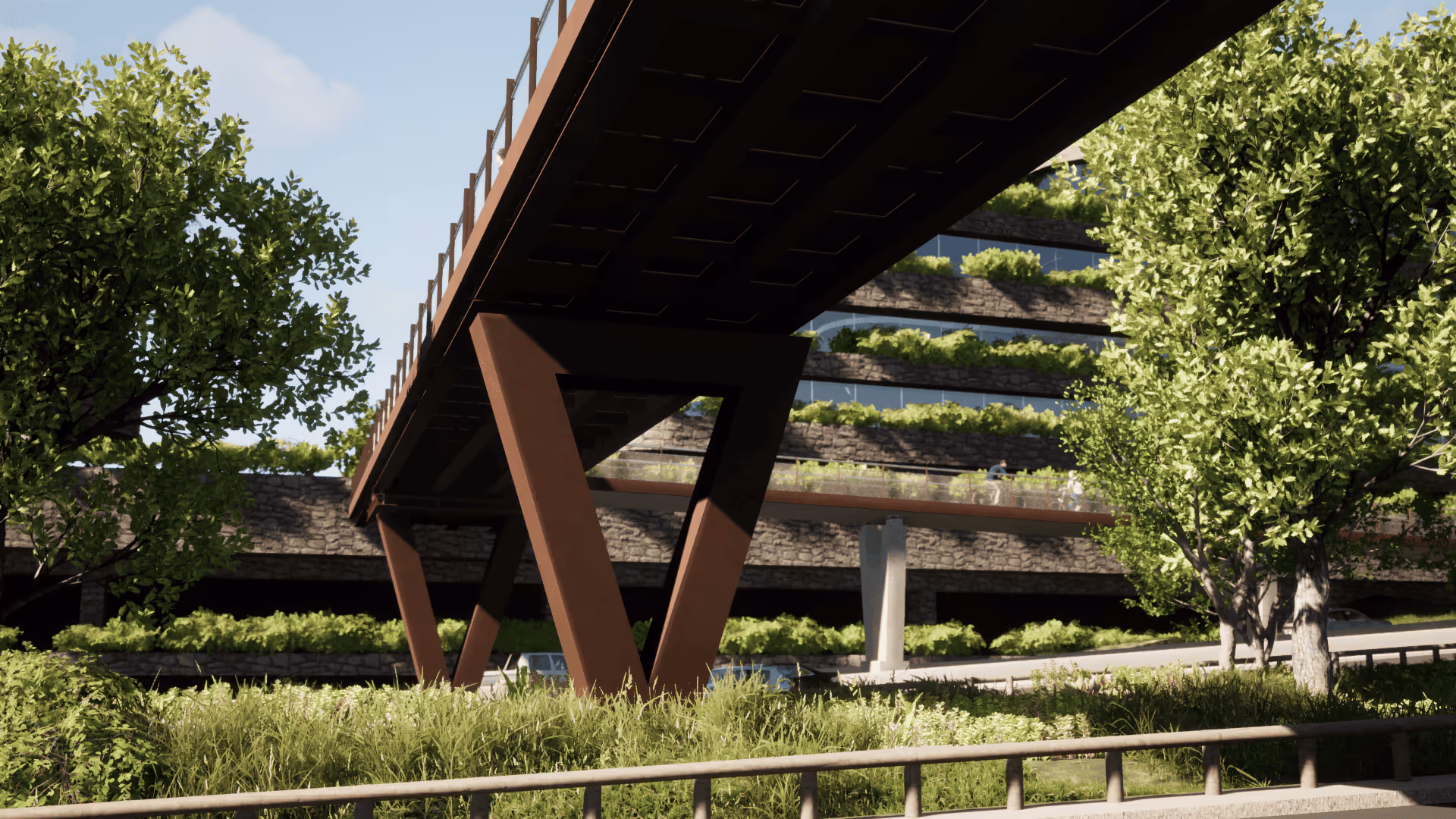

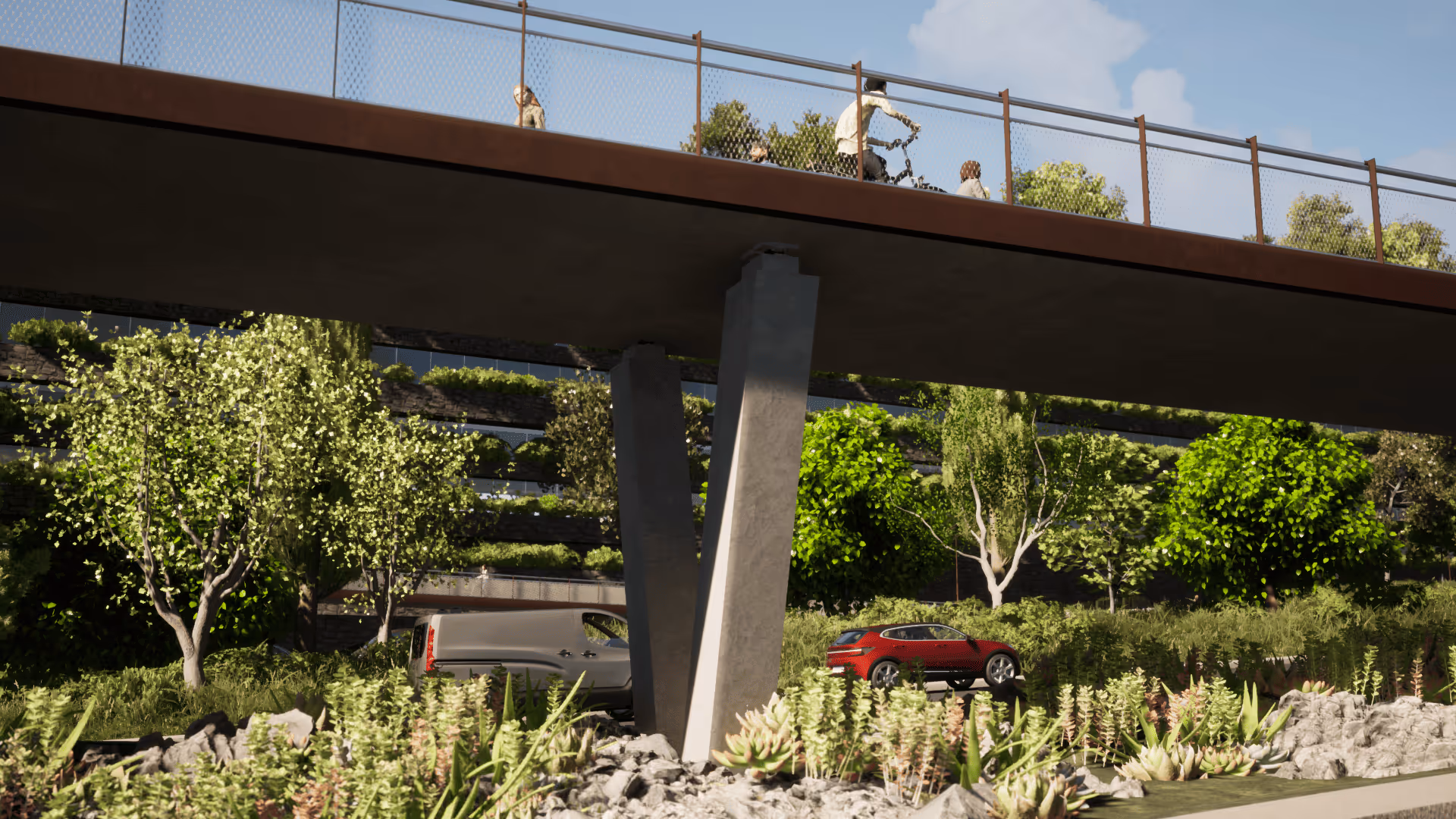

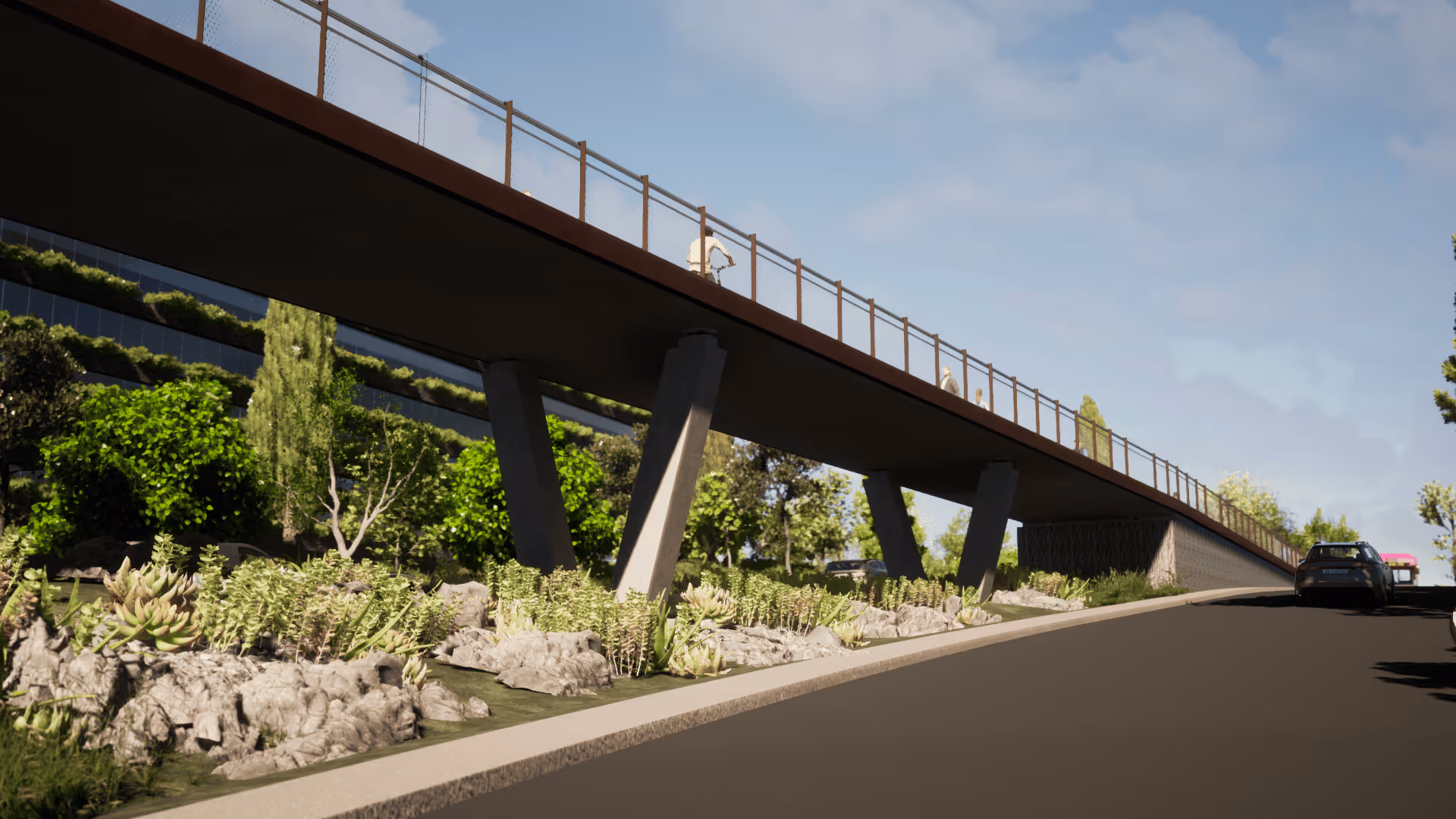

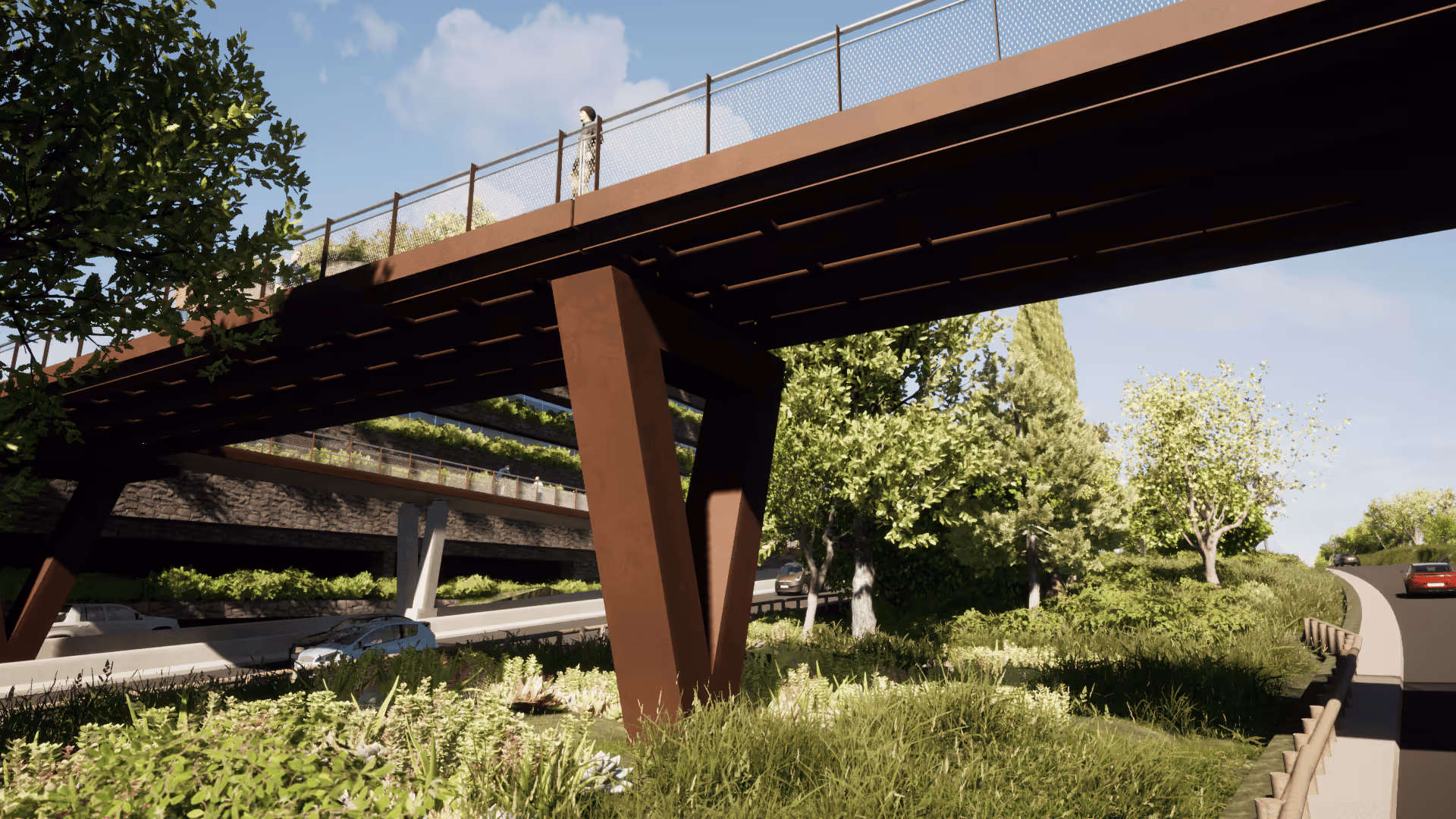

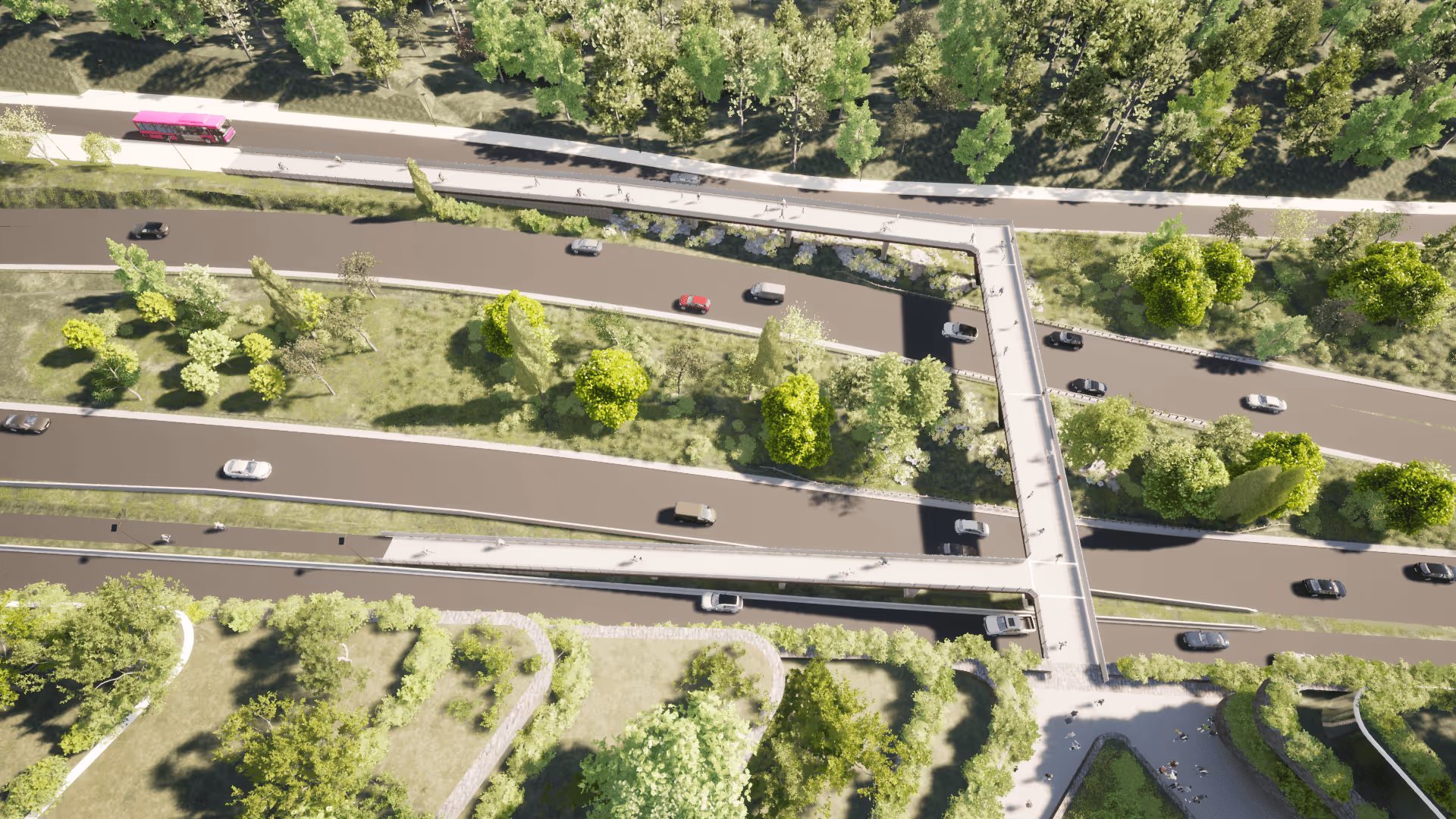

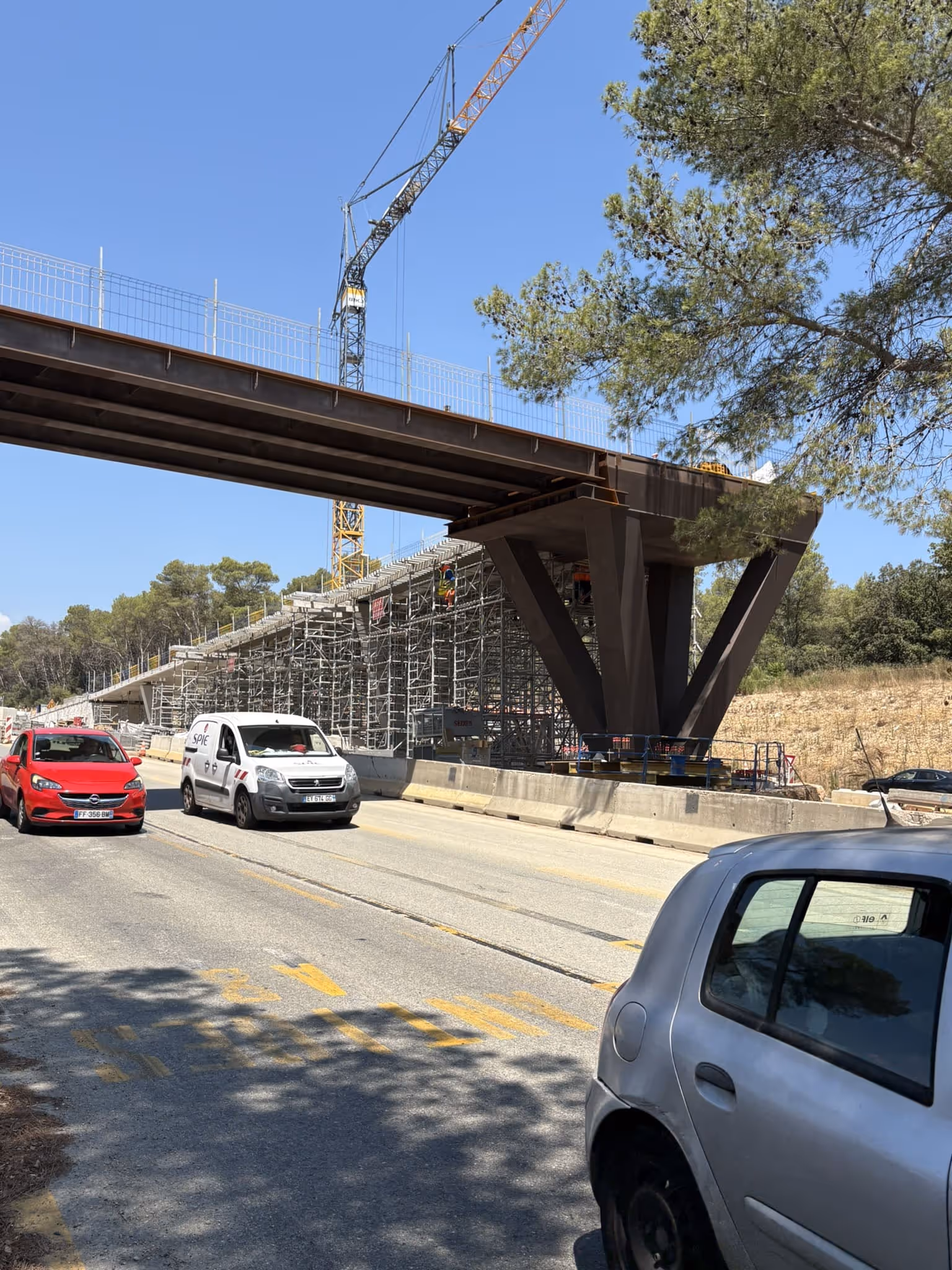

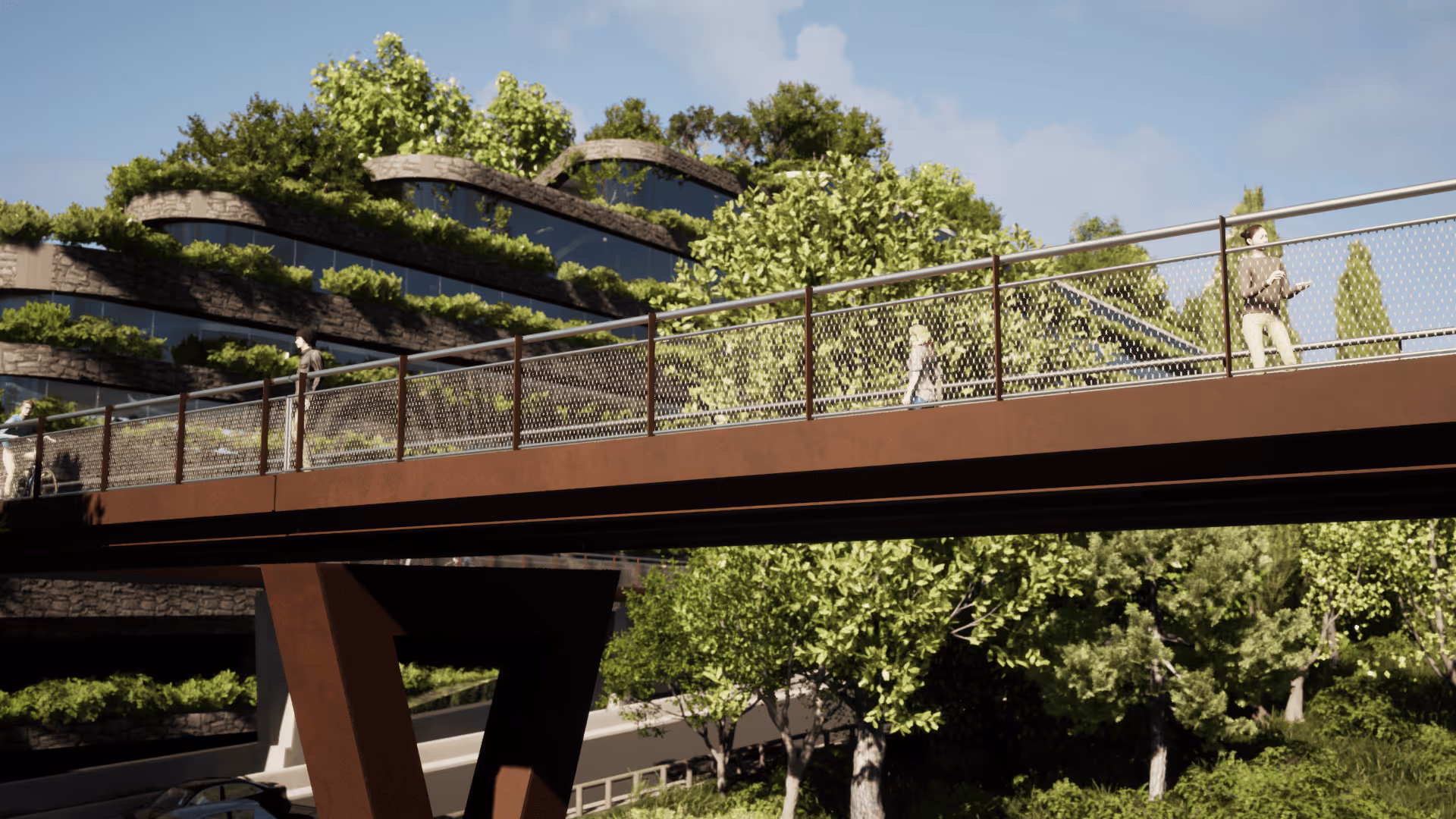

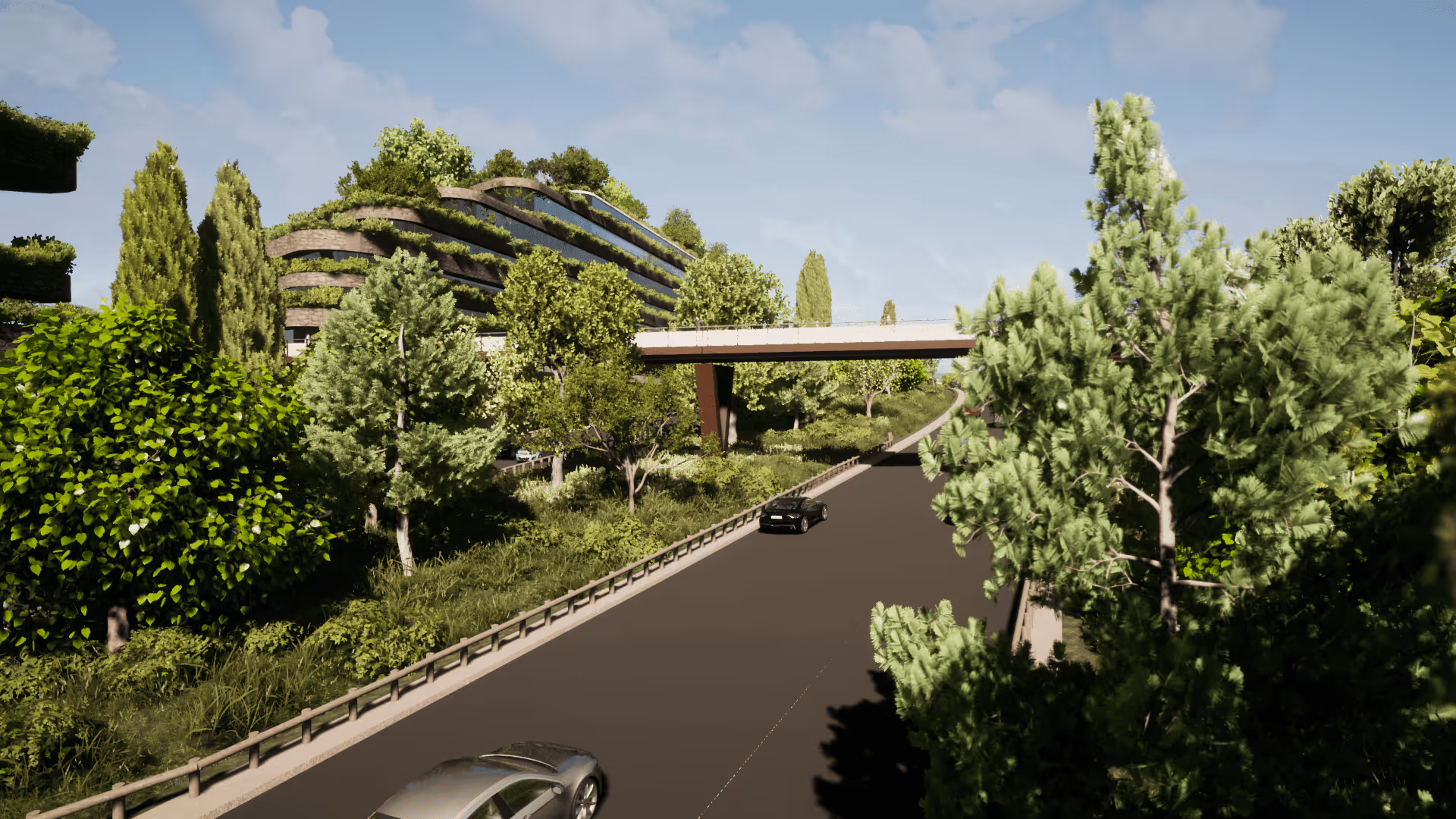

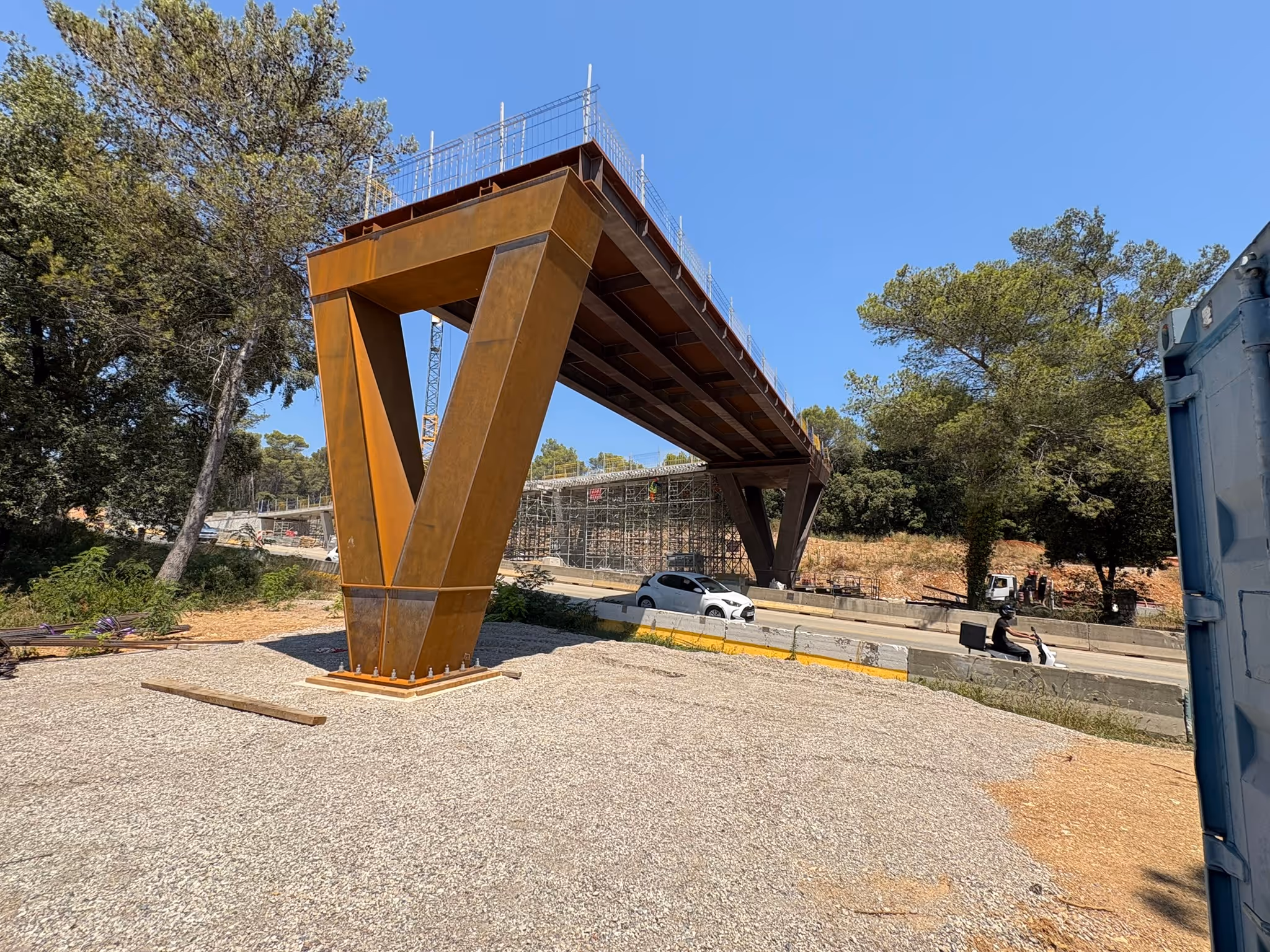

Cette passerelle est composée de trois franchissements. La passerelle principale se compose de trois franchissements métalliques successifs de conception identique. Ils sont reliés entre eux par des paliers, qui permettent l'accroche et le raccordement des rampes en béton. Seules les piles de la passerelle principales sont métalliques, conçues en acier auto-patinable, et adoptent une forme en V pour suivre la descente des efforts du tablier.

LOCALISATION :

DIMENSIONS :

Longueur passerelle principale = 61ml
Longueur rampe nord = 78ml
Longueur rampe nord = 68ml
Totale : 207 ml
Largeur = passerelle principale : 5,00ml
Largeur = rampes nord - sud  : 3,00ml
Structure type mixte pour passerelle principale

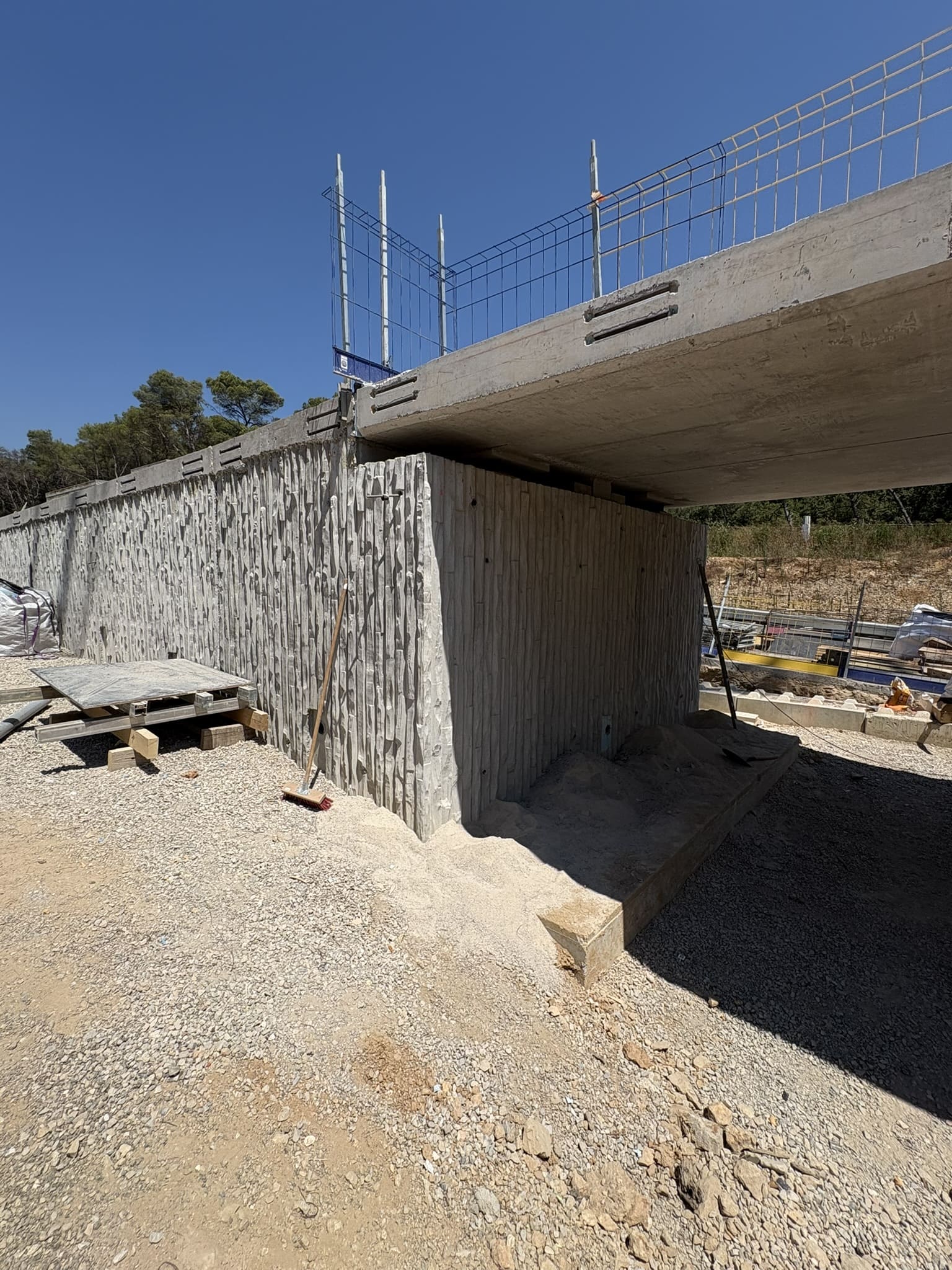

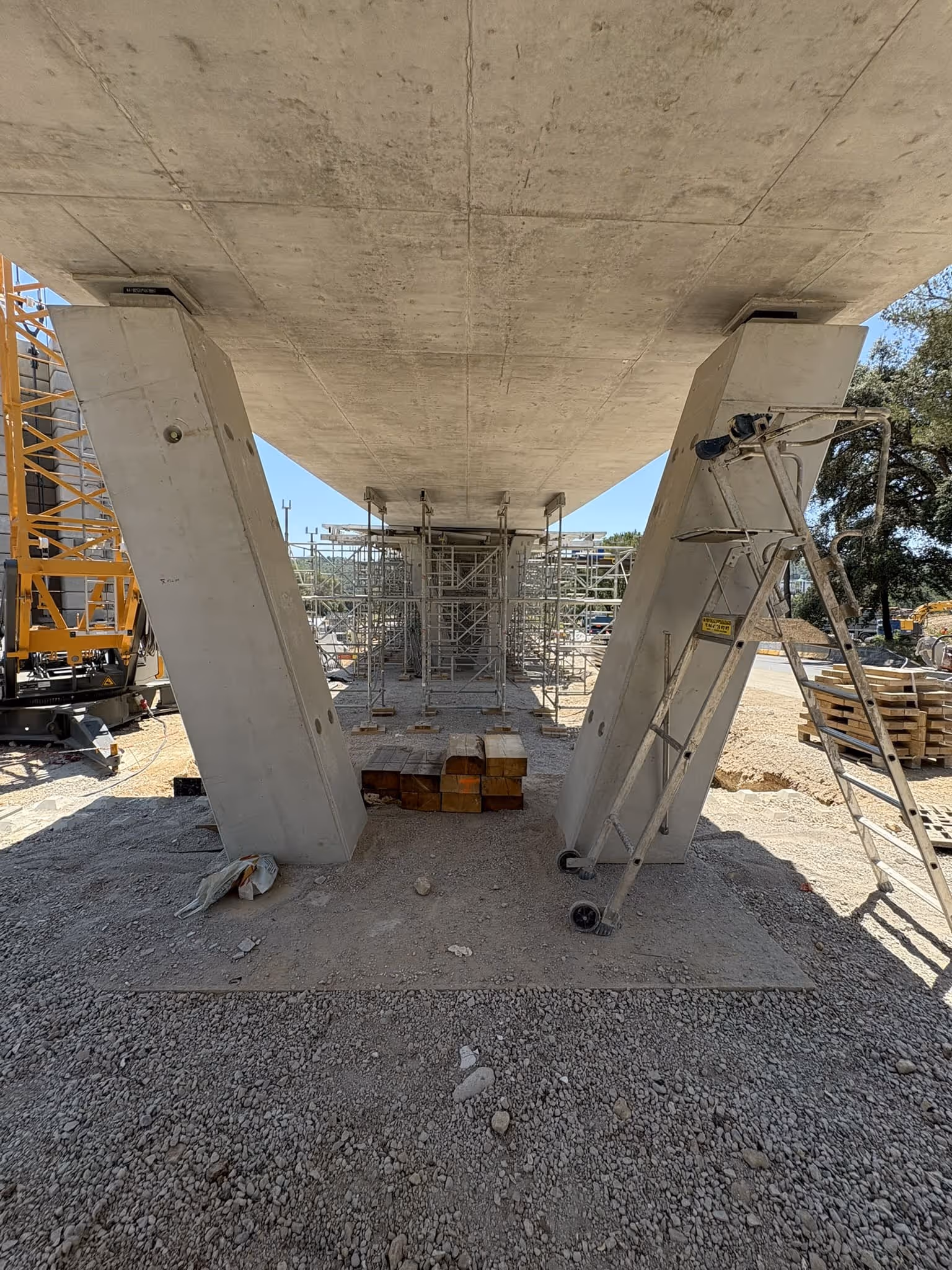

Structure type dalle béton pour rampe nord et sud
3 travées  / 4 travées rampes N et S

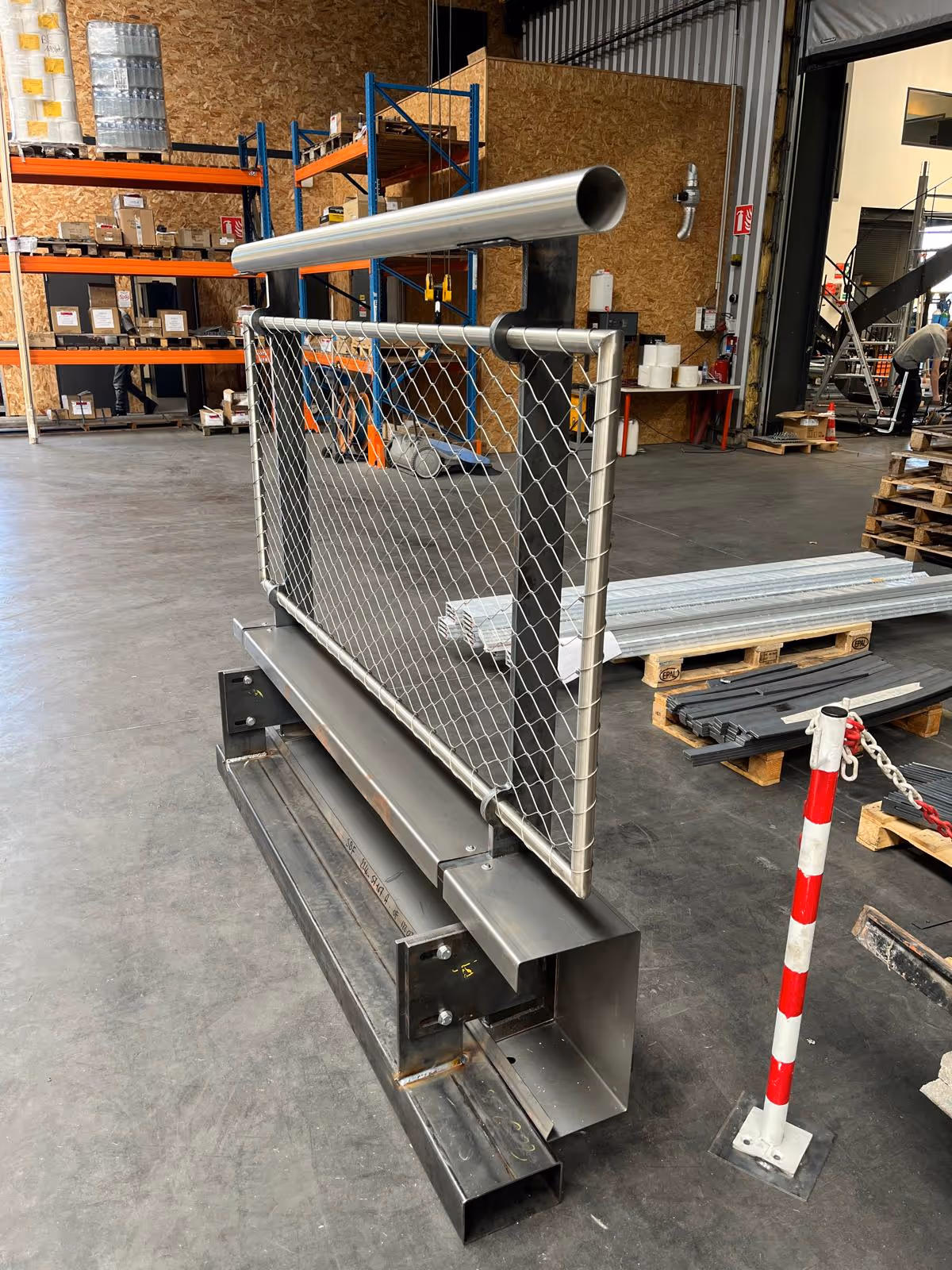

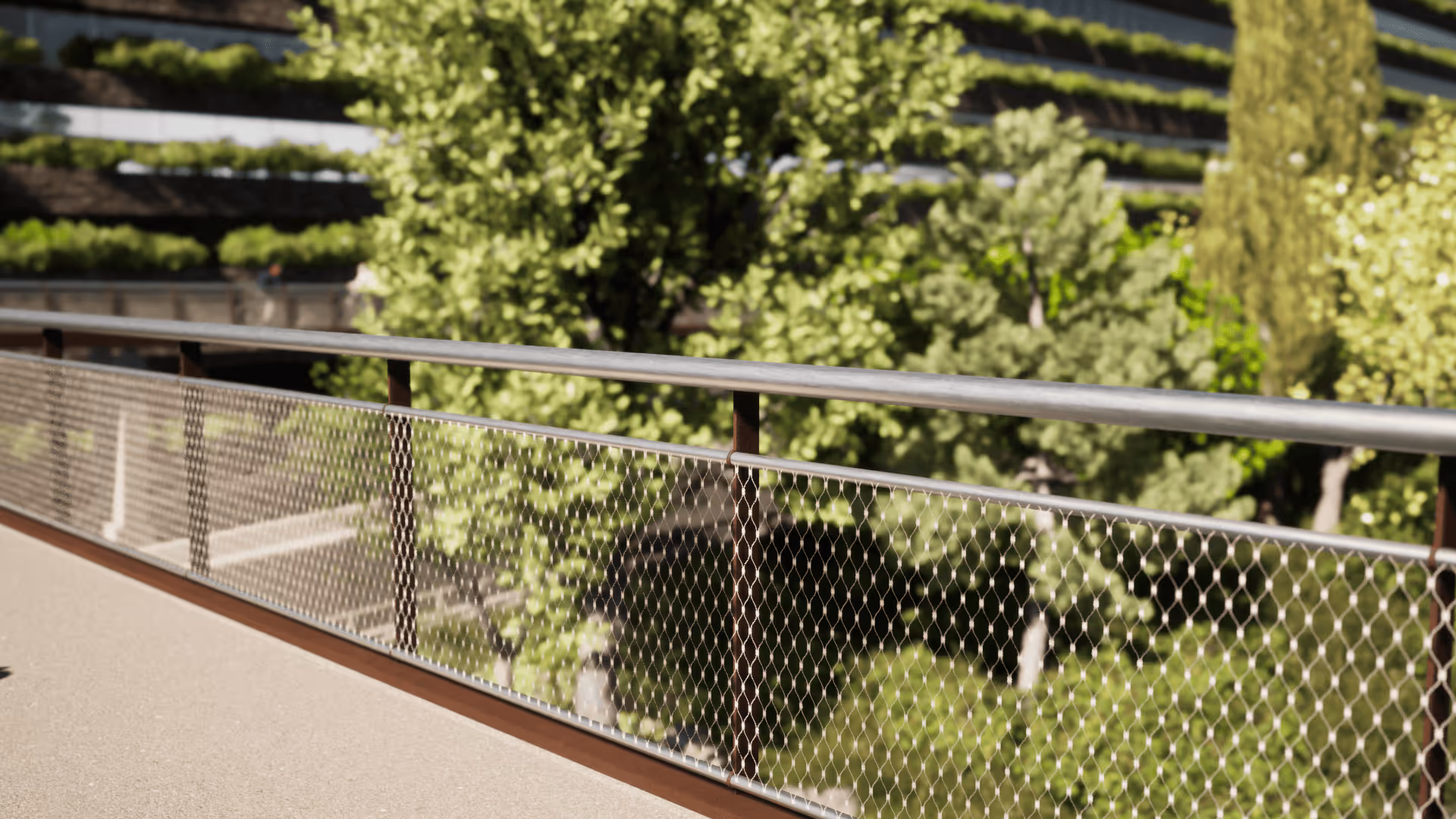

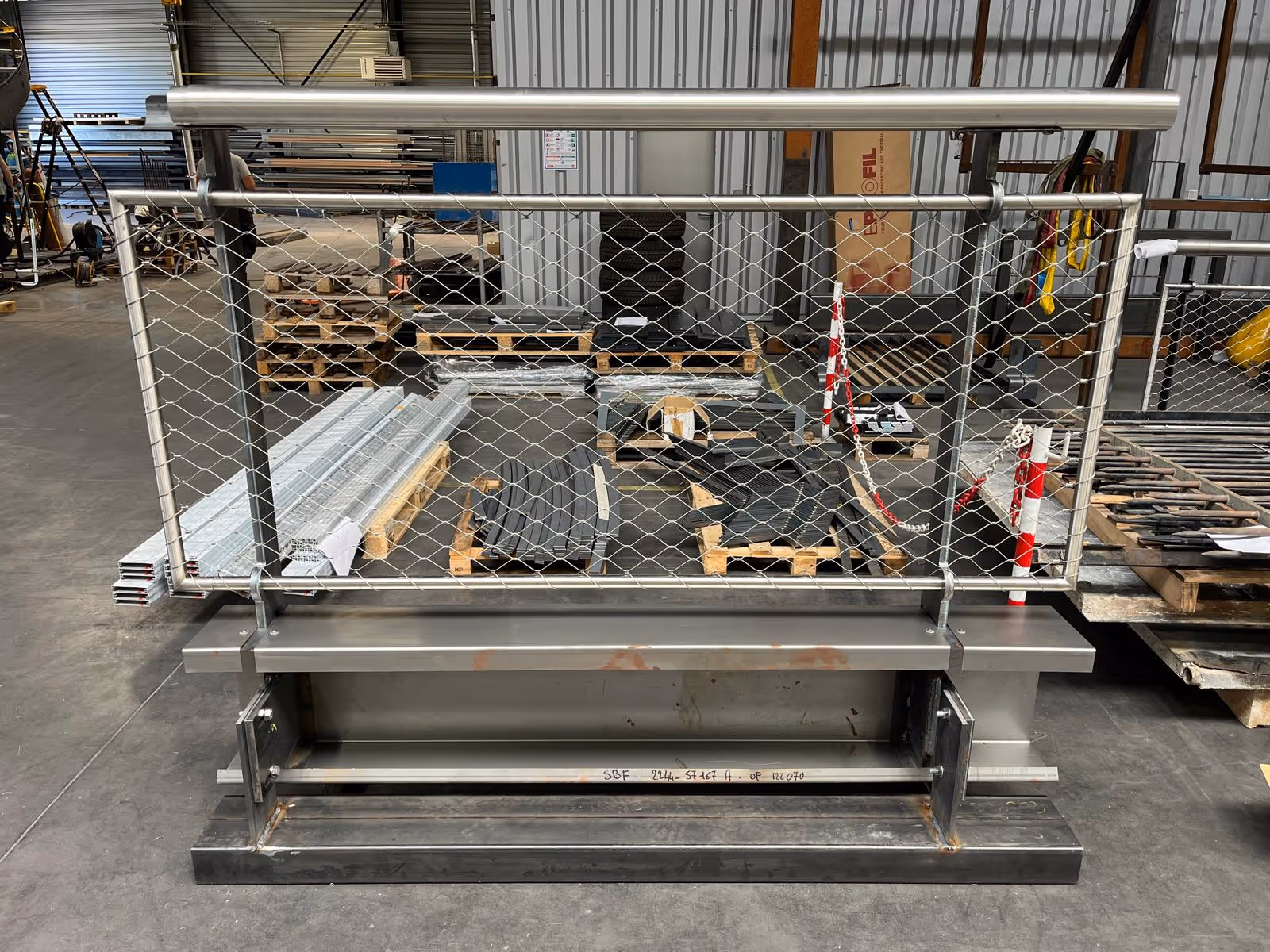

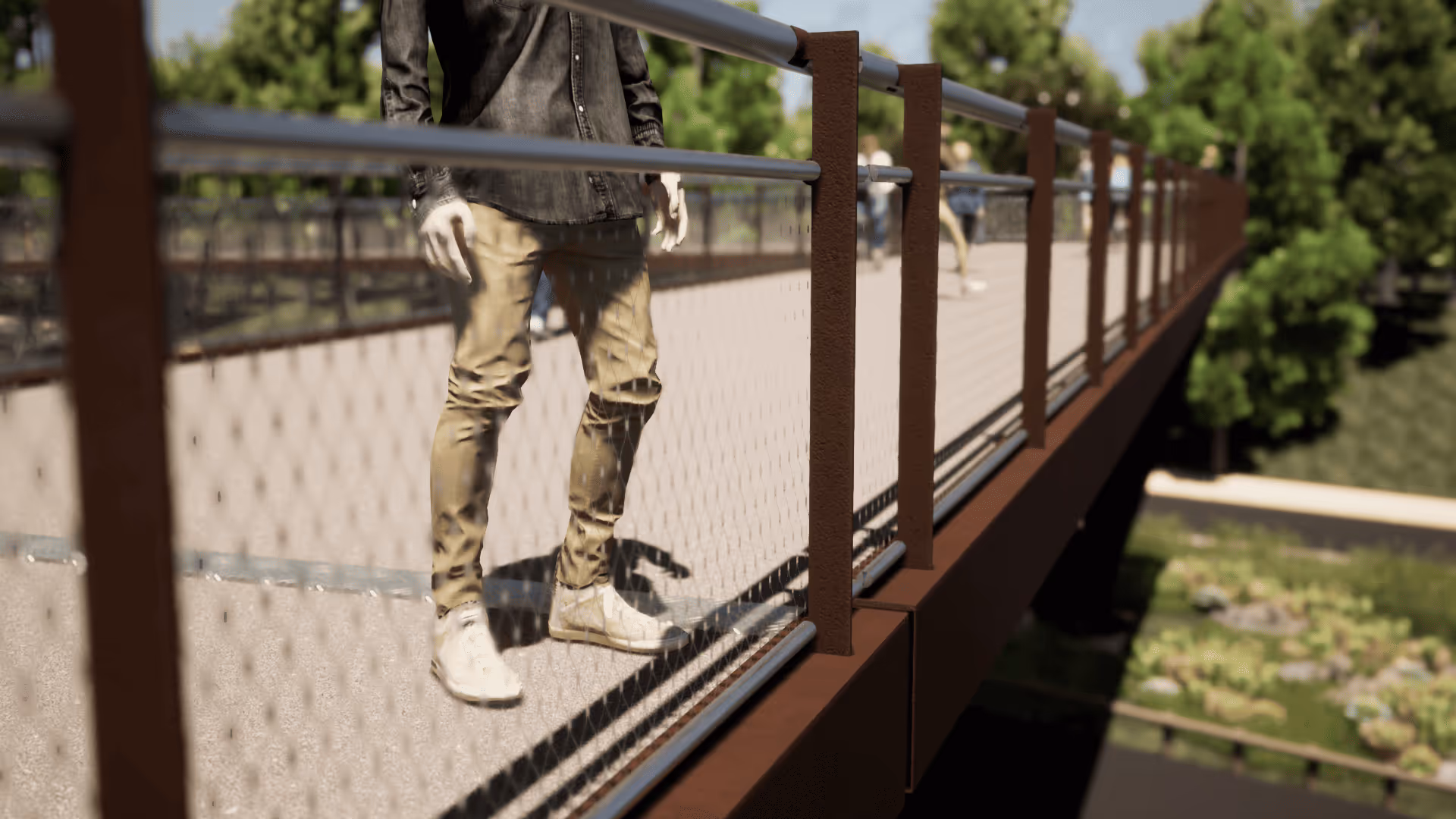

Garde-corps h=1,20m
Finition = en acier auto-patinable

MONTANT DES TRAVAUX :

29 479 698 EUROS HT

DATES :

120 SEMAINES

SITUATION :

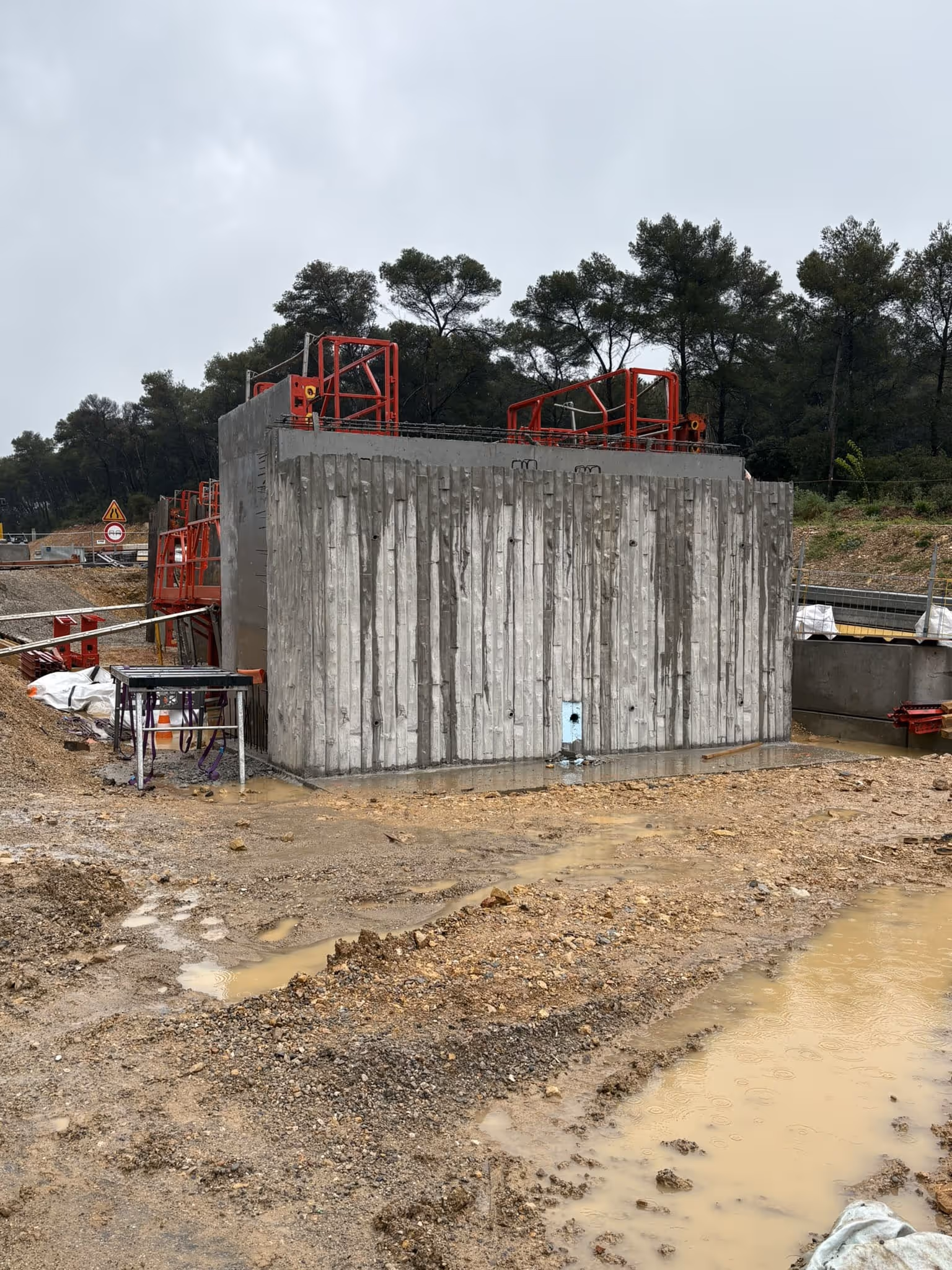

En cours de réalisation

MARCHE D'ÉTUDE ARCHITECTURALE LIMITÉ A L'ASPECT ESTHÉTIQUE :

AVP / PRO / DCE / VISA

AFFAIRE : N° 2023 – 277
